一、產品概述
HD-53F分體超聲波液位計包含多項專業技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。
HD-53F分體超聲波液位計可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
二、技術參數
|
結 構
|
分體型
|
型 號
|
HD-53F
|
|
分 辨 率
|
1mm
|
量 程
|
0~15米（根據是測量程選定）
|
|
模擬輸出
|
4～20mA
|
測量精度
|
0.3%(標準條件下)
|
|
供 電
|
DC24V/AC220V，防雷裝置內置
|
顯 示
|
自帶LCD顯示兩個液位和液位差值
|
|
防護等級
|
IP65
|
環境溫度
|
-20～+60℃；
|
|
壓 力
|
四個大氣壓以下
|
盲 區
|
0.25~0.6m
|
三、儀表安裝尺寸

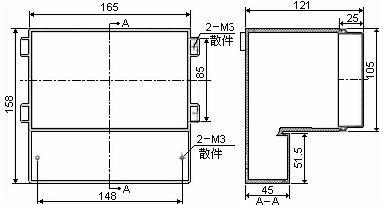

3.1儀表外形尺寸

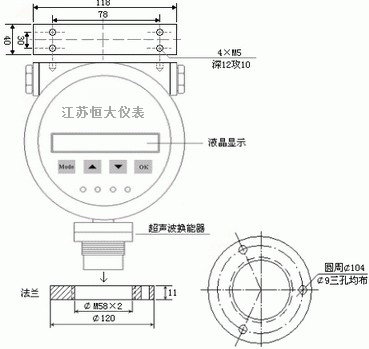

3.2 探頭外形尺寸（探頭尺寸會根據量程的不同而有所改變，若有不同會預先告知）
四、儀表特點
1、電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
2、專業的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
3、我公司擁有的聲波智能專業技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
4、 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
5、儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
五、產品配置
1.只要有電腦就可以把現場物位計的數據顯示出來，不需要PLC。
2.可以設定上限和下限報警值，在電腦上報警。
3.可以儲存測量到的數據，以后來查詢。
4.選配功能：現場測量數據通過短信通知相關人員。
5.選配功能：通過任何可以上網的電腦，上網查看現場數據。
6.選配功能：在手機上可以查看現場測量數據。
六、選型需要知道的參數
1.被測量的介質類型(液體還是固體，具體名稱：清水、污水、泥漿、汽油、柴油、甲苯、二氧化硫等)如果是液體：液面是否
有蒸汽、霧氣、泡沫、波浪、
攪拌、漂浮物；如果是固體：是否有粉塵。
2.介質的最低～最高溫度，最低～最大壓力。
3.介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4.是否需要防爆,防腐.
5.測量范圍是幾米，要求盲區是多少。
6.工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等
7.工作電壓：24VDC還是220VAC
8.輸出信號：4～20mA電流 485通信輸出 繼電器輸出
9.設備形式：分體式

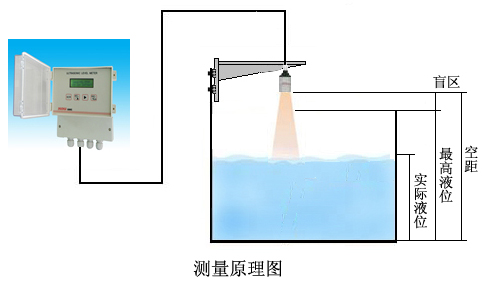

七、測量原理
八、為順應現代自動化控制的要求，本公司特研制開發了物位計監控軟件（屬客戶選配功能，費用另計）
