標準裝置的不確定度等級為ur(ms)=0.2%，按正態分布，k=2,則
ur(ms)=0.2%/2=0.1%
靈敏系數cr(ms)=?E1/?ns=-1.02
2.被檢流量計顯示值的不確定度u,(m)
由于所選渦街為流量積算儀加渦街流量傳感器的形式，此方式也為當前大多數生產廠家所采用，這里需要將流量傳感器與流量積算儀的不確定度共同作為
被檢流量計顯示值的不確定度“[1]。
(1)數學模型
式中:b為阻流件的寬度，m;`u為流經流量計的流體平均流速，m/sf為旋渦的頻率，Hz,Sr為斯特羅哈爾數;Qt為檢定期間流過流量計的累積量，m³;s為流量計的流通面積，m²;t為檢定時間，so
式中:?i;為檢定期間流經流量計的蒸汽密度，kg/m³;`P,為檢定期間流經流量計的蒸汽平均壓力，MPa;`Tt為檢定期間流經流量計的蒸汽平均溫度,K。
式中:mt為檢定期間流經流量計的蒸汽累積質量，kg;n為檢定期間流經流量計輸出脈沖數。
所以取0.9MPa,250℃蒸汽條件下，靈敏系數cr(`pt)=1.03;cr(`Tt)=-0.5523;cr(n)=1。
(2)不確定度來源分析[2]
①用于流量計密度計算的絕壓變送器的不確定度ur,p;
②用于流量計密度計算的溫度變送器的不確定度ur,T;
③被檢流量計各流量點誤差重復性u(píng)r,E,;
④被檢流量計的平均誤差標準偏差ur,E。
(3)標準不確定度分量評定

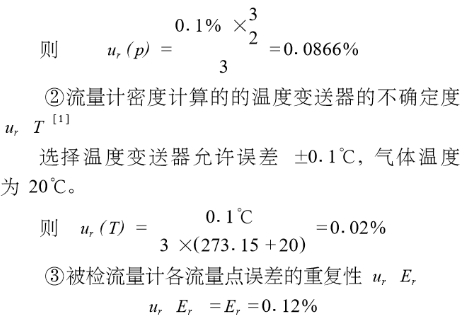

①流量計密度計算的絕對壓力變送器的不確定度ur,(p)
選擇壓力變送器允許誤差0.1%，壓力變送器在滿量程的2/3處使用，按矩形分布考慮。
④被檢流量計的平均誤差的標準偏差u,`E

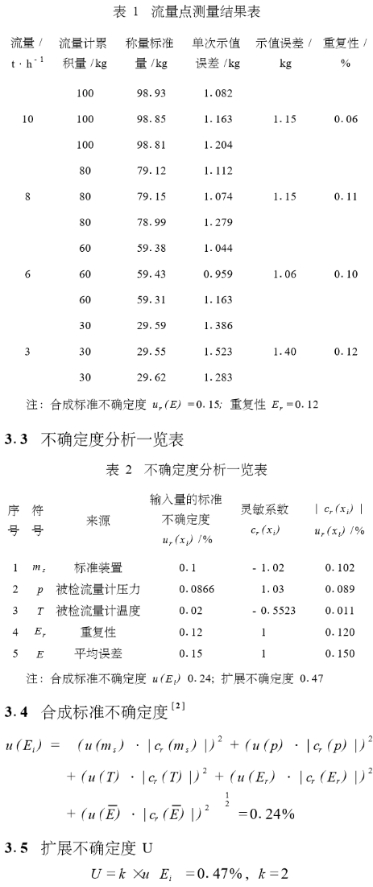

在用蒸汽量為100kg的條件下，對渦街流量計各個流量點進行測量，測量結果見表1。
