氣體渦輪流量計在不同溫度條件下的實驗分析
發布時間：2022-10-13 08:58:46

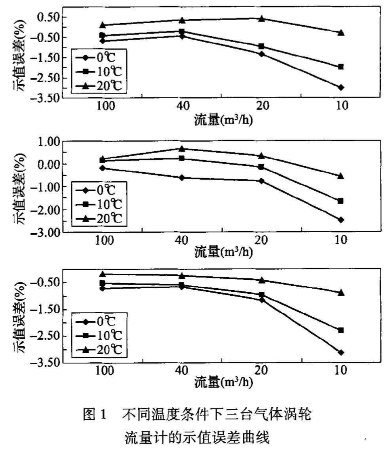

選取流量計中3臺較好的氣體渦輪流量計進行環境影響性試驗,試驗條件一:在20℃情況下充分恒溫,用鐘罩式氣體流量標準裝置檢測;試驗條件二:用高低溫試驗箱恒溫至與音速噴嘴實驗室溫度相同的溫度下,約10.5℃,用音速噴嘴式氣體流量標準裝置檢測;試驗條件三:用高低溫試驗箱恒溫至0℃,控制音速噴嘴實驗室溫度到0℃或略低于0℃,用音速噴嘴式氣體流量標準裝置檢測。不同溫度條件下三臺氣體渦輪流量計的示值誤差曲線如圖1所示。
通過對三塊氣體渦輪流量計的實驗數據可以看出,溫度對氣體渦輪流量計的示值誤差有明顯的影響,但在大流量時的影響有限，流量越小影響越大。JJG1037--2008《氣體渦輪流量計》中,在對檢定環境條件的要求中描述為5~45℃,檢測溫度在10.5℃時滿足檢測要求，通過對音速噴嘴法氣體流量標準裝置檢測氣體渦輪流量計的歷史記錄查閱和相同儀表不同年代的檢測結果分析,發現氣體渦輪流量計受溫度影響的程度不盡相同,有的影響較小，也有的會發生一些誤差偏移?？梢钥闯鰷囟葘?duì)渦輪流量計的影響是有限的,且因生產廠家而異。對于這批氣體渦輪流量計為何產生如此大的誤差,通過分析和與該氣體渦輪流量計的駐中國技術代表溝通,發現該類氣體渦輪流量計在南方地區使用中幾乎很少發生此類問題,而且在多個省級計量技術機構檢測時也沒有發生多臺不合格的問題,但該氣體渦輪流量計并未考慮在東北地區極寒狀態下對儀表的影響。通過分析,氣體渦輪流量計需要潤滑劑潤滑才能正常工作,在北方寒冷地區可能會出現渦輪潤滑油低溫性能不好，導致黏度變化較大,阻力增強,降低低溫下渦輪軸承的旋轉速率,從而引起小流量誤差受溫度影響較大的情況,類似于汽車發動機機油的特性,因此更換低溫潤滑油可以從--定程度上解決此類問題的發生。而很多出問題的氣體渦輪流量計也大多由此類因素導致。
