電磁流量計選擇安裝點的要求
發布時間：2023-02-20 09:31:20
電磁流量計選擇安裝點時應注意以下要求:
(1)盡量避開鐵磁性物體，高射頻，強震動干擾源及具有強電磁場設備(如大功率電機、大型變壓器等)，
以免磁場影響傳感器的工作磁場和流量信號
(2)應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝
(3)應盡量避免日曬雨淋，環境溫度應在-20~60℃及相對濕度小于95%
(4)選擇便于維修，活動方便的地方
(5)電磁流量計應安裝在水泵后端，決不能在抽吸側安裝:閥門應安裝在流量下游側

電磁流量計安裝注意事項

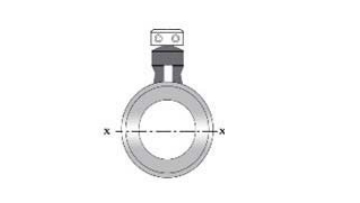

(1)傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求a二電極的中心連線處于水平狀態。

(2)介質在安裝位置應該滿管流動，避免不滿管及氣泡附著在電極上

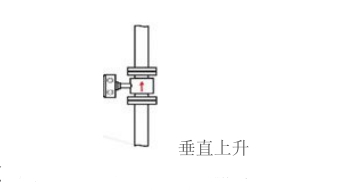

(3)對于液固兩相流體，最好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用命。

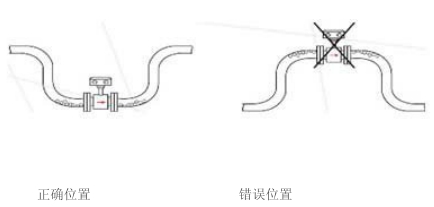

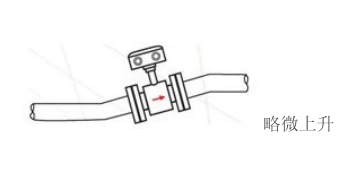

(4)流量計安裝位置介質不滿管時,可采取抬高流量管后端管路的方法，使其滿管,
嚴禁在管道最高點和出水口安裝流量計。

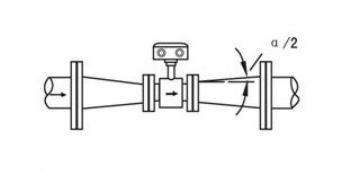

(5)修改管道的安裝方法:當介質流速達不到要求時,應當選用較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與傳感器同口徑，但前后直管段至
少須滿足:前直管段≥5D,后直管道≥2D(D為管徑)

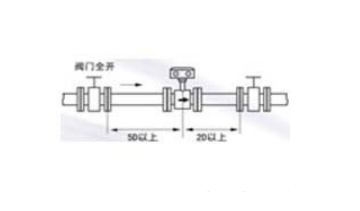

(6)前后直管段為流量計前≥5D，后端≥2D

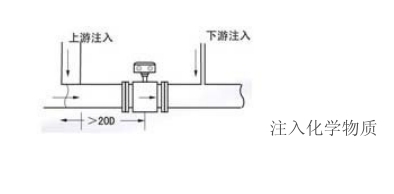

(7)不把流量計安裝在被測流體電導率極不均勻的地方。在上游有化學物質注入的情況下，極易導致電導率的不均勻性，從而對流量指示產生嚴重干擾。在這種 情況下，建議將注入口移到下游管道。如果必須從流量計上游注入化學物質，則 流量計應盡量遠離注入口(一般在20D以上),以保證液體充分混合均勻。

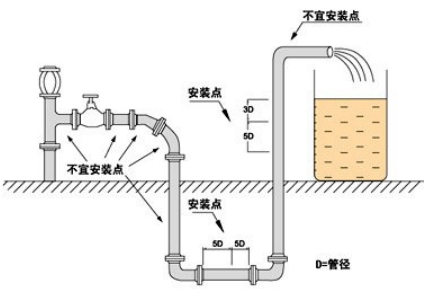

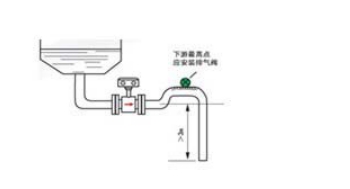

(8)自由落差式流量計的安裝示意圖如下:

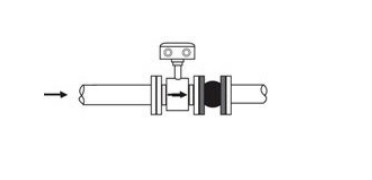

(9)大口徑電磁流量計(DN200以上)安裝時建議在安裝管線上加接彈性管件

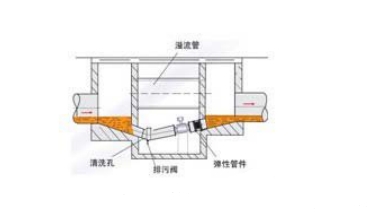

(10)明渠或非滿管管道安裝流量計時安裝位置應低于明渠底部以保證流量計滿管。安裝排污閥(在管道最低處)及清洗孔，以排放沉淀物及清洗流量計測量管。 為便利安裝，建議在流量計下游安裝彈性管件。

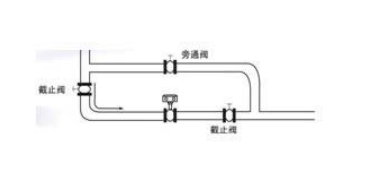

特別建議:建議采用截止閥和旁通管路以便維護和調零

安裝注意事項
　　搬運及吊裝:切忌用棒或繩子穿過流量計測量管將其吊運，測量管內襯一旦 受到損壞，將造成電磁流量計報廢 DN80口徑以上流量計,切忌用手或繩子拎或吊運流量計轉換器或接線盒,因轉換器或接線盒無法承受較大重量
安裝時避免流量計兩側管路不對中或傾斜
安裝前應清除焊接法蘭時留在管道端口的焊渣和凸起物,以防止襯里受損
