V錐流量計在FLNG裝置上的應用優勢?
發布時間：2023-02-23 09:44:25
陸上工廠擁有大量空間,對儀表占地要求不高,但是在空間擁擠的海上,需要盡可能地減少空間的使用。FLNG裝置設計緊湊,實際工作環境還涉及顛簸、腐蝕等諸多問題，因此甲板上的生產裝置詳細設計與陸地同規模工廠的設計完全不同。V錐流量計只需極短的直管段就能取得精確的測量值,其直管段要求如下:

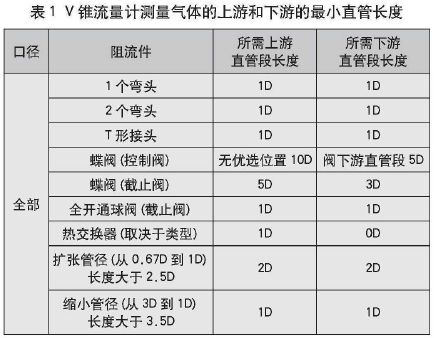

(1)氣體測量,雷諾數范圍(Re)>200000,V錐流量計測量氣體的上游和下游的最小直管長度見表1。若≥0.65,表中的直管段長度需要增加1D。

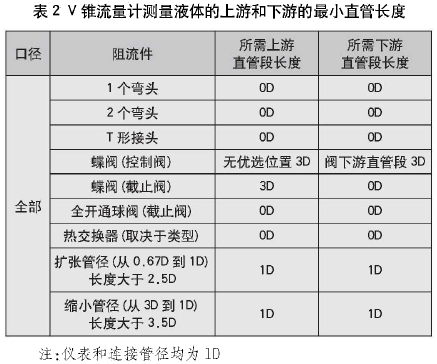

(2)液體測量,雷諾數范圍(Re)>200000,V錐流量計測量液體的上游和下游的最小直管長度見表2。若≥0.65,表中的直管段長度需要增加1D.。
V錐流量計的使用流體非常廣泛,低、高流速的流體均可以準確測量;V錐流量計規格齊全，適用口徑DN15(1/2")~DN3000(120"),公稱壓力0~25001b,工作溫度-200~800℃;且安裝方式靈活,可以選擇管道法蘭式、直接焊接式、方管式安裝。V錐流量計在惠生海工為Exmar以EPCIC模式總承包建設的FLNG(設計液化能力約50萬t/a的LNG)中得到了成功應用，在惠生海工的FLNG標準化項目(設計液化能力300萬t/a的LNG)也有選型應用。
需要將液體和氣體流量計放在近海平臺、浮式生產儲油和卸油的船、海底裝置這些場所時,具有自調節功能的V錐流量計近海流量計所需要的運行直管段比其他流量計少70%，可以產生不動產和安裝成本乃面的巨大節省,節省的成本能夠超過儀表本身的成本。
