渦街流量計各輸入量的標準不確定度分量的評定
發布時間：2023-05-08 09:01:21
1.被測渦街流量計測量重復性引入的相對標準不確定度urel(N)

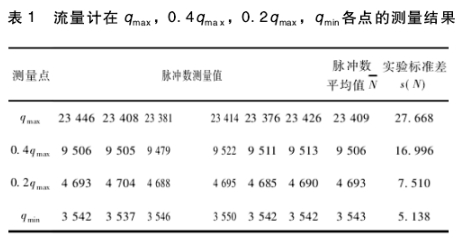

采用A類方法進行評定。按照檢定規程要求，流量計分別在qmax、0.4qmax、0.2qmax、qmin各流量點進行6次重復測量，如表1所示。一般在測量次數較少時，可采用極差法獲得實驗標準差[2]口流量計脈沖數的測量值滿足正態分布，本次測量次數為6次，不大于9次，采用極差法得到實驗標準.差s(N)。
式中:R為極差，即6次測量的最大值與最小值之差;C為極差系數，n=6時C=2.53。
脈沖數測量重復性帶來的相對標準不確定度:
按式(7)計算得到渦街流量計，累積脈沖數測量重復性帶來的不確定度urel(N)分別為:0.12%、0.18%、0.16%、0.15%。
2.標準裝置示值引入的標準不確定度urel(Q)
音速噴嘴氣體流量標準裝置的測量不確定度
由校準證書給出，U=0.25%，k=2，則:.
Urel(Q)=0.25%/2=0.125%
3.標準裝置處、被檢流量計處壓力測量引入的標準不確定度urel(Ps)、urrl(Pm)
標準裝置處與被檢流量計處的壓力值，分別由安裝在噴嘴處及被檢流量計處的壓力變送器測量得到，因兩臺壓力變送器的安裝位置不同，測量結果互不相關，相互獨立。兩臺壓力變送器經.檢定后合格，由檢定證書得到其最大允許誤差為±0.1%，因此相對標準不確定度按均勻分布計算，k=√3,則壓力測量引人的標準不確定度為:標準裝置處:
Urel(Ps)=0.1%1√3=0.0577%
被檢流量計處:
Urel(Pm)=0.1%1√3=0.0577%
4.標準裝置處、被檢流量計處溫度測量引入的標準不確定度urel(Ts)、urel(Tm)
安裝在噴嘴處及被檢渦街流量計處的Pt100熱電阻Rs、Rm分別測得標準裝置處與被檢流量計處的溫.度值為:20.83℃、20.57℃。根據檢定證書給出.的信息，Pt100熱電阻的準確度等級為A級，量程為0~50℃，Rs、Rm的最大允許誤差MPE通過公.式±(0.150℃+0.002|t|)計算得到:±0.1917℃;±0.1917℃、±0.1912℃，因R、Rm的安裝位置不同，獨立測量，因此測量結果互不相關，相互獨立，按照均勻分布計算，h=√3，則溫度測量引人的相對標準不確定度為:
標準裝置處:
