端面熱電阻
發布時間：2021-05-31 14:36:18

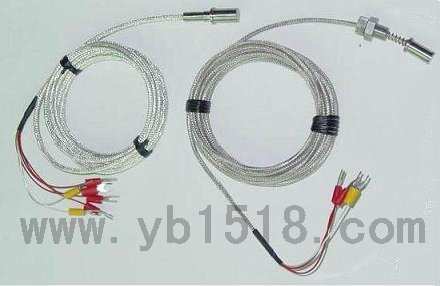

　　WZCM,WZPM系列端面熱電阻元件由特殊處理的絲材繞制，緊巾在溫度計前端，與一般軸向熱電阻相比，端面熱電阻能更正確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。
●主要技術參數
感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
分度號Cu50：R0=50±0.050Ω
　　Cu100：R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω(B級)
其中:R0為元件在0℃時的電阻值。
●測量范圍和允差（單位：mm）

名稱
測溫范圍℃
允許偏差△t℃
分度號
端面銅電阻
-50-100
±(0.3+6.0×10-3|t|)
Cu50 (G)或Cu100
端面鉑電阻
-150-200
B級：±(0.30+0.005|t|)
Pt100

●型號規格
型 號
分度號
結構
特征
測溫范圍℃
保護
管材質
熱響
應時間
規格
公稱
壓力
外接線引線
長度L (mm)
直徑d(mm)
M(mm)
WZCM-201
Cu50 Cu100
固定埋入或螺紋連接
-50-100
紫銅T2-Y
＜15
Φ 6
M8x0 .75
常壓
500
1000
1500
2000
2500
WZPM-201
Pt100
-150-200
＜15
Φ 8.7
M10x1
WZPM-201B
注：WZPM-201B采用引進元件WZPM-018，精度等級為A級。
●安裝形式

點擊查看大圖片
