型號
|
結構形式
|
精度等級
|
測量范圍MPa
|
備注
|
|
Y-40
Y-40Z |
徑向無邊
軸向無邊 |
2.5
|
0～0.1；0～0.16；0～0.25；0～0.4；
0～0.6；0～1.0；0～1.6；0～2.5； 0～4.0；0～6.0；0～10；0～16； 0～25；0～40 |
HD-YZ表示壓力真空表 HD-Z表示真空表 HD-Y表示一般壓力表 HD-YB表示精密壓力表 壓力表又稱一般壓力表和彈簧管式壓力表，精密壓力表又稱標準壓力表。壓力真空表包括負壓與正壓量程范圍指示，軸向壓力表φ60型訂貨時請注明接頭螺紋M10×1或M14×1.5。 特殊軸向壓力表可根據用戶要求定制 |
|
Y-60
Y-60Z Y-60T Y-60ZT |
徑向無邊
軸向無邊 徑向帶后邊 軸向帶前邊 |
|||
|
Y-100
Y-100Z Y-100T Y-100ZT |
徑向無邊
軸向無邊 徑向帶后邊 軸向帶前邊 |
1.6
|
0～0.1；0～0.16；0～0.25；0～0.4；
0～0.6；0～1.0；0～1.6；0～2.5； 0～4.0；0～6.0；0～10；0～16；25； 0～40；0～60；0～100 |
|
|
Y-150
Y-150Z Y-150T Y-150ZT |
徑向無邊
軸向無邊 徑向帶后邊 軸向帶前邊 |
|||
|
Y-200
Y-250 |
徑向無邊
徑向無邊 |
0～0.6；0～1.0；0～1.6；0～2.5；
0～4.0；0～6.0 |
||
|
Z-40
YZ-40 |
徑向無邊
徑向無邊 |
2.5
|
-0.1～0；-0.1～0.06；-0.1～0.15；
-0.1～0.3；-0.1～0.5；-0.1～0.9； -0.1～1.5；-0.1～2.4 |
|
|
Z-50
YZ-50 |
徑向無邊
徑向無邊 |
|||
|
Z-60
YZ-60 YZ-60Z Z-60ZT |
徑向無邊
徑向無邊 軸向無邊 軸向帶前邊 |
|||
|
Z-100
YZ-100 YZ-100Z Z-100ZT |
徑向無邊
徑向無邊 軸向無邊 軸向帶前邊 |
1.6
|
||
|
Z-150
YZ-150 YZ-150Z Z-150ZT |
徑向無邊
徑向無邊 軸向無邊 軸向帶前邊 |
|||
|
Z-200
|
徑向無邊
|
 Y-60Z |
 Y-60 |
 Y-40Z |
 Y-40 |
 YZ-100 |
 Y-150ZT |
 Z-100 |
 Y-100 |

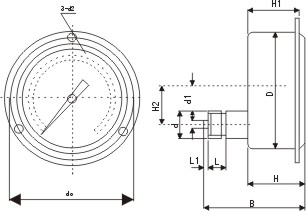

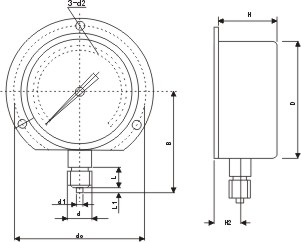

外形尺寸
 Y-40、60、100、150、200、250 |
 Y-40、60、100、150Z |
 Y-60T、100T、150T |
 Y-60ZT、100ZT、150ZT |
|
單位：mm
|
| 型號 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y40 | Φ40 | M10×1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2 | |||
| Y40Z | 40 | 24 | 0 | ||||||||
| Y60 | Φ60 | M14×1.5或M10×1 | Φ5 | 14 | 56 | 30 | 12 | ||||
| Y60Z | 58 | 30 | 0 | ||||||||
| Y60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y100 | Φ100 | M20×1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y100Z | 85 | 44 | 30 | ||||||||
| Y100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y150 | Φ150 | 115 | 48 | 18 | |||||||
| Y150Z | 92 | 47 | 30 | ||||||||
| Y150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y150ZT | 92 | 47 | Φ5.5 | 41 | 30 | ||||||
| Y200 | Φ200 | 146 | 50 | 18 | |||||||
| Y250 | Φ250 | 167 | 50 | 18 |
|
名稱
|
型號
|
測量范圍（MPa)
|
精度
|
觸點熔點
|
|
電接點壓力表
|
Yxc-100
|
0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;
0～1；0～1.6；0～2.5；0～4;0～6;0～10；0～16；0～25；0～40；0～60 |
1.5
|
380VX1A
|
|
Yxc-150
|
||||
|
電接點壓力真空表
|
Yzxc-100
|
-0.1～0.3；-0.1～0.5；-0.1～0.9；
-0.1～1.6；-0.1～2.5 |
1.5
|
380VX1A
|
