商 標
|
型 號
|
||||||||||||||||||||
|
HD-WS-
|
X803A系列
|
||||||||||||||||||||
|
輸入信號
|
開關量
TTL電平 |
電接點信號（單獨接點，不與其它線路連接）
標準TTL電平0～5V，高電平時報警 |
|||||||||||||||||||
|
輸出信號
|
閃光報警
音響報警 繼電器報警 |
相應通道閃爍或常亮為報警
220V/8W電鈴（用戶自備），蜂鳴器（儀表內部自帶） 觸點輸出：220VAC/3A、24VDC/5A |
|||||||||||||||||||
|
特 性
|
測量通道
顯示方式 保護方式 |
八通道
發光二極管工作狀態顯示 電源欠壓自動復位 工作異常自動復位（Watch Dog） |
|||||||||||||||||||
|
使用環境
|
|
|
|||||||||||||||||||
|
HD-WS-
|
X803A(燈光式）
|
||||||||||||||||||||
|
儀表外形
|
 |
||||||||||||||||||||
|
開孔尺寸
|
寬×高×深：160×80×80mm
|
||||||||||||||||||||
|
開孔尺寸
|
 單位：mm |
||||||||||||||||||||
|

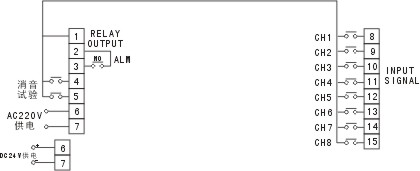

接線圖
|
 |
||||||||||||||||||||
|
備注
|
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
|
||||||||||||||||||||
|
型 號
|
說 明
|
|||||
|
HD-WS-X
|
□
|
-□
|
-□
|
-□
|
-□
|

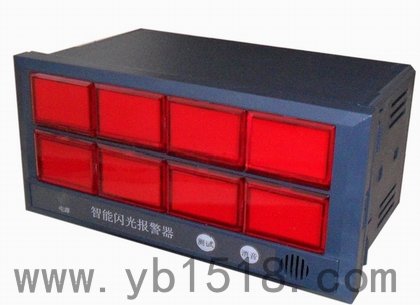

八回路閃光報警器
|
|
外形尺寸
|
803
|
|
|
|
|
160×80mm（橫式）
|
|
聲光報警方式
|
|
A
|
|
|
|
八回路高亮度LED平面板顯示（燈光式）
|
|
通訊方式
|
|
0
|
|
|
無通訊輸出
|
|
|
輸入類型
|
|
A
B C D |
|
接點式閉路報警輸入
接點式開路報警輸入 標準TTL電平輸入 特殊要求 |
||
|
供電方式
|
|
W
A |
DC24V供電（開關電源）
AC220V供電（線性電源） |
|||
